Устройство шлейфовое контрольное

УШК-04


Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

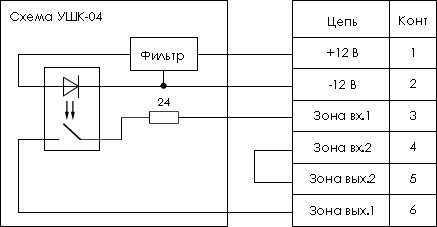

Основным элементом схемы УШК-04 является оптореле. Входная цепь оптореле запитывается через помехоподавляющий фильтр. Оптический индикатор желтого (зеленого) цвета включен последовательно с входной цепью оптореле. В выходную цепь, последовательно с нормально-разомкнутыми контактами, включен резистор (24 Ом) для защиты оптореле от ошибочного подключения выхода к цепям питания. Схема выходных цепей УШК-04 приведена на рисунке:

Напряжение питания устройств, В от 9 до 15
Ток, потребляемый устройствами при максимальном напряжении питания, мА не более 12
Ток, потребляемый при питании устройств напряжением обратной полярности, мкА не более 1
Величина сопротивления между контактами «3» и «6» устройства, при наличии напряжения питания, кОм не более 0,1
Величина сопротивления между контактами «3» и «6» устройства, при отсутствии напряжения питания, кОм не менее 500
Цвета формируемыe устройствами оптических сигналов УШК-04 желтый (зеленый)
Габаритные размеры устройств, мм 55x55x21
Масса устройств, кг не более 0,03
Устройство шлейфовое контрольное УШК-04 1
Руководство по эксплуатации 1/10

Примечание: Устройства поставляются в групповой таре по 10 шт.

Сертификат соответствия № ЕАЭС RU C-RU.ПБ68.В.01102/22

ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения
Срок действия с 12.05.2022 по 11.05.2027
